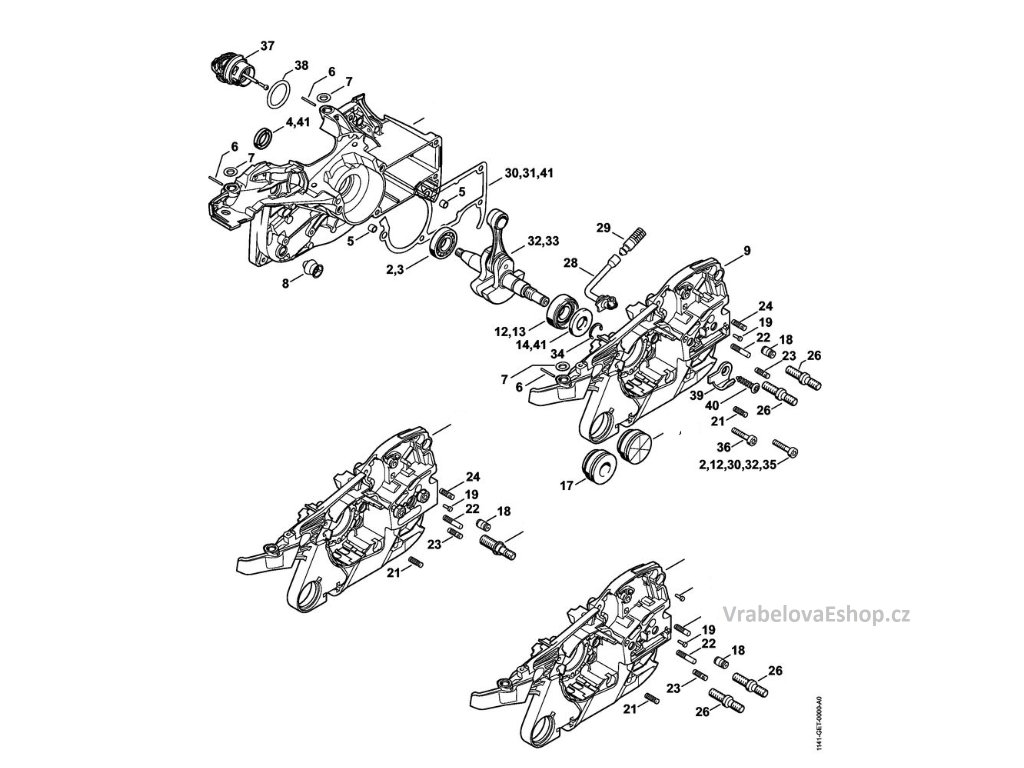

Rozkres MS 261 - Kliková skříň
Kód: 45516Detailní popis produktu
| # | Číslo dílu | Popis | Množství | Obsahuje položky | Poznámky |
|---|---|---|---|---|---|
| 1 | 1141 020 2616 | Polovina klikové skříně, strana ventilátoru | 1 | 3–8, 35, 37, 38 | |
| 2 | 1141 007 1010 | Sada kuličkových ložisek | 1 | 3, 35 | |
| 3 | 9503 003 0322 | Radiální kuličkové ložisko 15×32×8 | 1 | ||
| 4 | 9640 003 1560 | Těsnící kroužek hřídele 15×22×4 | 1 | ||
| 5 | 0000 988 8600 | Objímka | 2 | ||
| 6 | 9371 470 1058 | Válcový kolík 1,8×19 | 3 | ||
| 7 | 0000 963 0902 | Objímka | 3 | ||
| 8 | 1141 791 5902 | Dorazový nárazník | 1 | ||
| 9 | 1141 020 2910 | Polovina klikové skříně | 1 | 6, 7, 13, 14, 18, 19, 21–24, 26, 35 | |
| 12 | 1141 007 1011 | Sada kuličkových ložisek | 1 | 13, 35 | |
| 13 | 9523 003 4262 | Radiální kuličkové ložisko 15×35×13 | 1 | ||
| 14 | 9640 003 1600 | Těsnící kroužek hřídele 15×29,6×4 | 1 | ||
| 17 | 1141 791 5908 | Dorazový nárazník | 1 | ||
| 18 | 1128 640 9100 | Ventil | 1 | ||
| 19 | 0000 974 1200 | Rýhovaný hřeb s válcovou hlavou 2,6×8 | 1 | ||
| 21 | 1120 162 5200 | Čep | 1 | ||
| 22 | 1121 162 5205 | Čep | 1 | ||
| 23 | 1121 162 5200 | Čep | 1 | ||
| 24 | 1121 162 5200 | Čep | 1 | ||
| 26 | 0000 664 2406 | Šroub s nákružkem M8 | 2 | ||
| 27 | 1141 140 0631 | Tlumič výfuku | 1 | 28 | |
| 28 | 1141 647 9400 | Hadice | 1 | ||
| 29 | 1117 640 3800 | Sací hlava | 1 | ||
| 30 | 1141 007 1009 | Sada těsnění | 1 | 31, 35 | |
| 31 | 1141 029 0500 | Těsnění | 1 | ||
| 32 | 1141 030 0407 | Klikový hřídel | 1 | 33, 35 | |
| 33 | 1141 030 0400 | Klikový hřídel | 1 | ||
| 34 | 9468 621 1520 | Pojistný kroužek 15×1 | 1 | ||
| 35 | 9022 500 1051 | Šroub IS-M5×27 | 5 | ||
| 36 | 9022 371 1050 | Šroub s válcovou hlavou IS-M5×25 | 5 | ||
| 37 | 0000 350 0537 | Uzávěr olejové nádržky | 1 | 38 | |
| 38 | 9645 948 2470 | Kulatý těsnící kroužek 23×3 | 1 | ||
| 39 | 1141 656 7700 | Zachytávač řetězu | 1 | ||
| 40 | 9074 477 4438 | Šroub s válcovou hlavou IS-P6×30 | 1 | ||
| 41 | 1141 007 1000 | Sada těsnění | 1 | 4, 14, 31, 35 |
